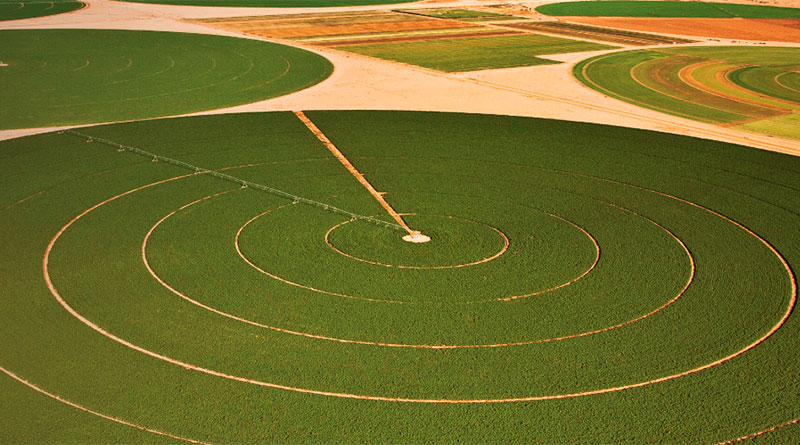

Permite o seguimento, controlo e monitorização de cada operação das máquinas, perdendo menos tempo e dinheiro na sua manutenção. Já não é necessário conduzir pelos campos de madrugada para verificar o funcionamento dos Pivots, ou parar a rega durante uma tempestade. Agora é possível comunicar à distância com os Pivots centrais e lineares.

Representa a próxima geração em gestão agrícola remota. Um avançado sistema GPS que comunica a partir das cédulas interligadas para fornecer informação e diagnosticar em tempo real. Monitoriza e controla a aplicação de água, liga e desliga o equipamento, muda a direcção de marcha, etc., pela internet, através de um computador ou telemóvel 3G. Podem programar-se mensagens de alarme no telemóvel, smartphone ou portátil, se surgir um problema.

Pode usar-se em qualquer marca de Pivot e admite muitas possibilidades de controlo digital, permitindo actualizar o Pivot sem ter de trocar o painel de controlo principal.

Controlo de posição por GPS, comunicações digitais, relatórios simples, gráficos históricos… Esta tecnologia permite que o dispositivo comunique com vários sensores, medidores de caudal e bombas de impulsão do campo, através da unidade de telemetria de ligação remota. O dispositivo instala-se na torre final (como se pode ver na imagem).

Dispõe de uma interface web simples de entender, para monitorizar e controlar tudo virtualmente, desde qualquer lugar do mundo. A interface funciona com o Google Maps e permite configurar alarmes par avisar dos problemas e incidências que ocorram no Pivot.

Monitorizar outras aplicações do campo

Já não é preciso tomar decisões de rega quase sem ter dados sobre o solo. Para além de termos a tranquilidade de saber que as bombas e automatismos funcionam correctamente, podemos ficar a saber as condições do clima actuais e históricas.

O sistema simplesmente adiciona um rádio de 900 MHz ao sistema de monitorização previamente instalado. Assim, o controlador principal pode estabelecer uma ligação com várias aplicações do campo. A informação é transmitida por internet aos servidores, e daí para o computador, telemóvel ou smartphone.

Utilizando ambos os sistemas de monitorização podem controlar-se muitas aplicações desde a mesma página web. Dá uma ideia clara do que está a acontecer no campo, ajudando a tomar melhores decisões agronómicas, e trazendo benefícios para as operações a realizar.

Deve fazer-se um uso equilibrado dos recursos hídricos para rentabilizar a colheita e para manter o melhor possível a estrutura do terreno.

O princípio deste tipo de rega consiste em reduzir o tamanho das gotas de água a dispersar, obtendo um fluxo de água idóneo para o cultivo. Para isso, deve intervir um elemento mecânico que transforme a linha de água em finas gotas de orvalho: o aspersor.

Chamamos “aspersores” aos emissores de água que, funcionando hidraulicamente como uma agulheta, lançam a água pulverizada para a atmosfera através de um braço com uma ou duas saídas (boquilhas) na sua extremidade, a uma distância superior a 5 m. Distribuem a água sobre o terreno com um jacto de água que gira entre dois extremos reguláveis (sectoriais) ou rodando 360 graus (circulares).

O objectivo é uma distribuição homogénea da água, evitando a rega excessiva, ou regar zonas não desejadas. Permite uma utilização controlada e rentabilizada da água, reduzindo custos desnecessários no momento da rega do cultivo.

Vantagens: capacidade de fertilizar ou tratar doenças com a rega (fertirrigação), utilização homogénea e equilibrada da água reduzindo custos, evita a deterioração do terreno por não formar poças ou escoamentos. É o método mais seguro contra geadas, permite a lavagem de substâncias tóxicas bacterianas da camada foliar do cultivo.

Usos recomendados. É muito útil em cultivos tropicais (café, cacau) dado que são muito sensíveis às baixas temperaturas. É muito eficaz em: culturas extensivas porque molha toda a zona radicular da planta, em cultivos de porte rasteiro (beterraba açucareira, tabaco, algodão), e nas leguminosas (feijão, lentilhas).

Variáveis do aspersor. Os modelos são muito diversos conforme o ângulo de dispersão, caudal emitido (médio, baixo ou alto), alcance das gotas de água e pressão de trabalho, material de fabrico (plástico, latão).

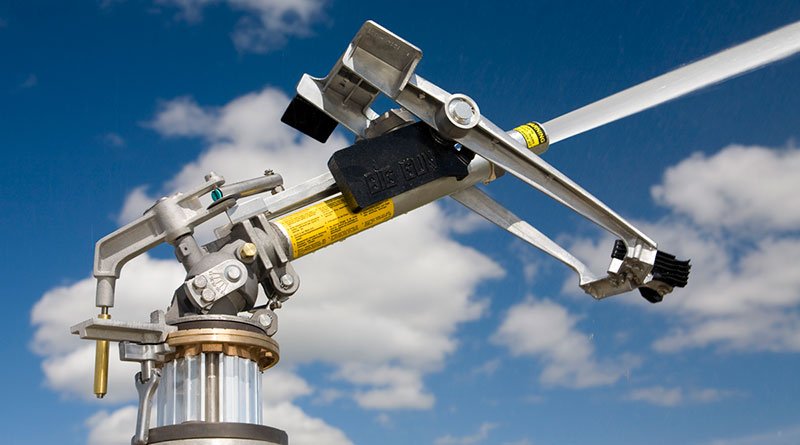

Aspersores de impacto de médio e alto caudal

Desenhados e fabricados com a máxima precisão para oferecer fiabilidade com a mínima manutenção. Os canhões finais mais utilizados para rega Pivot são os de retorno lento.

Vantagens. A rotação de retorno faz-se com um movimento lento, firme e estável, (assim, no caso do canhão enrolador, o carro permanece recto no caminho). A sua estabilidade na rotação torna-o apropriado para a rega de plantações altas (milho) já que se pode instalar na parte mais alta do avançado de um Pivot. O design com chumaceira estanque faz com que não seja necessária uma lubrificação periódica.

Boquilhas. A mais comum é a boquilha cónica; usa-se onde o fluxo e a pressão são estáveis. Também existe a possibilidade do kit de boquilha com conjunto de anilhas: uma forma fácil e económica de trocar as boquilhas para se adaptarem ao fluxo e pressão da água. Usam-se quando a pressão e o fluxo da água são variáveis e/ou quando se alterna um mesmo canhão para várias fontes de água de diferentes prestações.

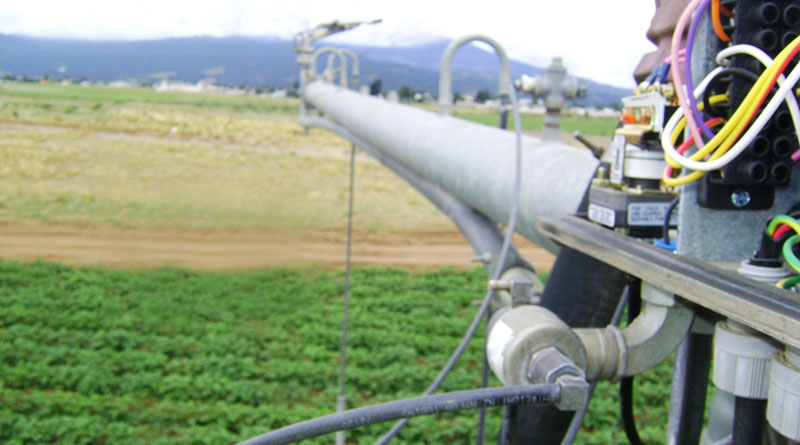

As condições atmosféricas, a humidade, as vibrações, a temperatura, a areia, e o funcionamento do sistema são factores que contribuem para produzir o desgaste progressivo da máquina. Para conservar o sistema funcionando devidamente e com um mínimo de paralisações forçadas, recomendamos-lhe que estabeleça um programa de manutenção preventiva.

Grupo Pivot

Comprovação de porcas e parafusos
Verificação de correntes ou pernos de fixação
Comprovação de pica de terra
Engorduramento do cotovelo giratório do Pivot

Grupo troços

Comprovação de mangas de união de tramo
Comprovação de cabos eléctricos do motor
Verificar as tampas de drenagem
Substituição de óleo dos motores
Comprovação de juntas e reténs dos motores
Verificação de transmissões entre motor e redutor de roda
Comprovação dos acoplamentos de transmissão
Substituição do óleo dos redutores de roda
Comprovação de juntas e reténs de redutores de roda
Comprovação e aperto dos parafusos das rodas
Comprovação da pressão dos pneus

Grupo estrutura e tubagem

Comprovação de ausência de perdas nas bridas e juntas
Comprovar as drenagens do cano principal
Verificar os componentes, porcas e parafusos da estrutura
Comprovar o isolamento do cabo eléctrico e as bridas de fixação daquele ao cano principal

Grupo aspersores

Verificar o aperto dos aspersores, embocadura e da suas boquilhas
Comprovar o movimento dos aspersores ou emissores
Verificar o desgaste das boquilhas
Comprovação do manómetro

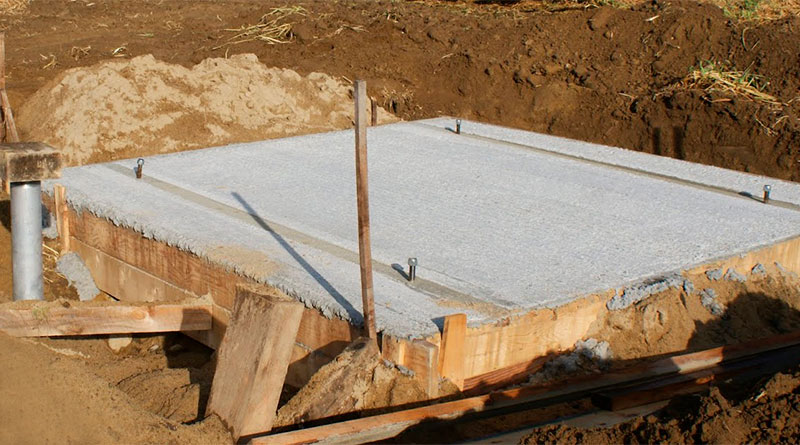

A fundação de betão do pivot deve ser construída tal como é mostrado neste esquema (clique na imagem para aumentar). As medidas indicadas poderão mudar ligeiramente segundo o fabricante do sistema.

O cabo de fornecimento de energia eléctrica ao Pivot deve ser enterrado a uma profundidade de, pelo menos 80 cms e ser levado para fora do terreno próximo à fundação, de forma a ficar protegido contra possíveis danos físicos produzidos pelo funcionamento do sistema.

Tomada de terra apropriada

Assegure-se da instalação correcta da tomada de terra, barra de cobre enterrada junto da base e devidamente ligada.
Como qualquer outro aparelho eléctrico, se não tiver uma tomada de terra adequada, poderia implicar danos severos e, até a morte, se houvesse alguma falha de tipo eléctrico. Se um sistema tem as tomadas de terra correctamente realizadas e os fusíveis são os adequados, nenhum elemento deveria ficar lesionado por uma descarga eléctrica.

Resultados tanto em rendimentos como em proteína extraída para a elaboração dos chamados produtos funcionais: iogurtes de soja, leite e outras sobremesas nutritivas que representam 26% do valor de mercado.

A soja representa uma boa alternativa de rotação por ser uma planta que melhora as condições do solo.Permite um bom pousio ao fornecer cerca de 50/70 kg/ha de nitrogénio orgânico, segundo o ITA. São duas as zonas que concentram neste momento em Espanha as principais plantações da leguminosa: Extremadura e Andaluzia.

Data de sementeira: Na primeira colheita (ciclo 1), em finais de Abril, início de Maio. Na segunda colheita (ciclo 2), em finais de Maio, início de Junho.
Textura do solo: Adaptável a todo o tipo de texturas, excepto em solos com níveis altos de calcário activo.
Canteiro de sementeira: 50 cm x 4,5 cm no ciclo 1. 50 cm x 3,5 cm no ciclo 2.
Dose de sementeira: 400.000 plantas/ha no ciclo 1. 550.000 plantas/ha no ciclo 2.
Profundidade de sementeira: De 2 a 4 cm.

Rega: A soja é bastante resistente à seca. Precisa de humidade mas sem acumulação de água, dado que isso asfixia as raízes da planta. Por este motivo, as regas não devem ser copiosas e deve manter-se uma leve humidade no terreno para a melhor vegetação da soja.

O número de regas varia com as condições do clima e do solo. As necessidades máximas ocorrem durante as seguintes etapas do cultivo:

Desde a germinação até ao emergir das plântulas. A semente de soja precisa de absorver um mínimo de 50% do seu peso em água para garantir uma boa germinação. Nesta fase, o teor de água no solo deve estar entre os 50 e os 80% do total de água disponível.

Desde a floração até ao enchimento dos bagos. A necessidade de água de uma cultura de soja aumenta com o desenvolvimento da planta, chegando ao máximo (7 a 8 mm/dia) durante o período compreendido entre a floração e o enchimento dos bagos. Défices hídricos durante esta fase provocam alterações fisiológicas na planta (fechamento estomático, folhas torcidas, morte prematura, aborto de flores e queda do legume).

Para obter as produções máximas, a necessidade de água na cultura durante todo o ciclo varia entre 450 e 800 mm (4.500-8.000 m3/ha), dependendo das condições climáticas, da manipulação da cultura e da duração do ciclo. Normalmente fazem-se cinco a dez regas durante o ciclo vegetativo da planta.

Adubação: 500 kg/ha no fundo (tipo 1:2:3). Necessidades: 50 UF N2-100UF P205-150 UF k20.
Fitossanitários: Herbicida total em pré-emergência. Se for necessário, tratamento pós-emergência.
Data de colheita: Finais de Setembro a finais de Outubro.

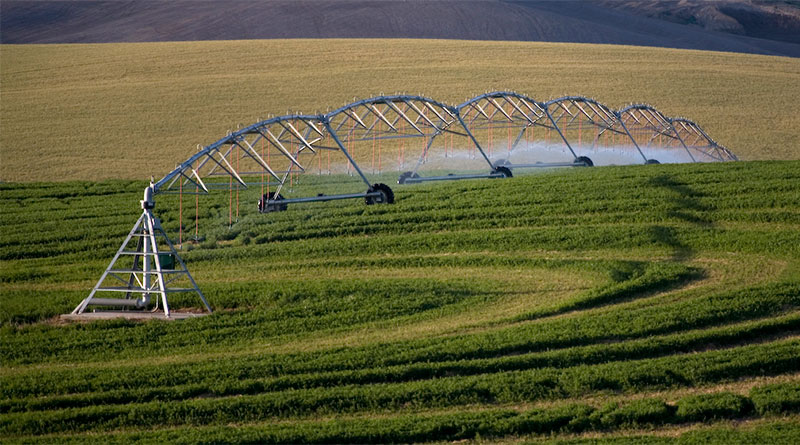

O Pivot central chama-se assim pelo seu movimento circular à volta de um ponto central que recebe o nome de pivot. É um dos métodos mais eficientes para regar e espalhar fertilizantes e herbicidas. A sua capacidade para regar tanto terrenos planos como terrenos ondulados distingue-o como o instrumento mais significativo de mudança na concepção da agricultura desde a invenção do tractor.

Pivot

É a estrutura central à volta da qual gira todo o sistema. Normalmente tem quatro pernas que estão presas a umas fundações de cimento (nos sistemas rebocáveis têm umas rodas que permitem transportá-lo facilmente pelo campo). A água entra pela base do pivot e continua através do tubo de subida e do cotovelo giratório.

Articulação flexível do Pivot

Esta opção permite ter flexibilidade entre o centro do pivot e a primeira secção. É imprescindível quando a primeira unidade motriz ou unidade de condução, correspondente à primeira secção, está 4% acima ou abaixo da base do pivot.

Secções

A água que sai do cotovelo giratório é transportada através do campo por uma série de secções interligadas; cada secção tem uma torre motriz que as movimenta à volta do campo. As secções, que têm forma de arco, são constituídas por uma tubagem principal que pode ter vários diâmetros e de uma série de cabos e estruturas em forma de V que dão maior firmeza e segurança ao conjunto. Os diferentes comprimentos das secções permitem, ao juntá-las umas às outras, formar comprimentos totais diferentes. A união entre secções faz-se por engates que permitem oscilações (laterais e verticais) e casquilhos de união.

Distribuição de água

A característica mais importante do pivot central é a sua capacidade para distribuir a água uniformemente; isto consegue-se através de uns emissores, devidamente calculados, instalados ao longo da tubagem principal. O diâmetro dos bicos varia relativamente à distância a que estão do centro do sistema. Os mais afastados do centro têm um diâmetro maior dado que devem regar uma superfície superior.

Os aspersores ou emissores podem estar situados por cima da tubagem principal ou por baixo através de condutas de descida ou drops para melhorar a eficácia da distribuição de água.

Caixa eléctrica da torre e cabo da secção

Existe uma caixa de comando em cada torre motriz; os seus componentes básicos incluem dois micros (trabalho e segurança) e um comutador de motor. Uns cabos com código de cores que percorrem todo o sistema entram e saem de cada caixa. O cabo da secção tem dois tipos de carga eléctrica, 380 Volts para movimentar os motores das torres motrizes e 110 Volts para um sistema de controlo.

Anel colector e tubo J

O colector é composto por uns anéis em latão empilhados e isolados uns dos outros. Estes estão fixos e umas escovas giram à volta transmitindo a electricidade, sem forçar o cabo, enquanto o sistema vai dando voltas ao campo. Um tubo em J permite levar o cabo eléctrico desde a base do pivot até ao colector.

Painel de controlo

Permite controlar o sistema:
1. Arranque / Paragem
2. Para a frente / Para trás
3. Velocidade do sistema que controla a quantidade de água distribuída. Se o temporizador de velocidade estiver a 100%, a última torre estará em contínuo movimento, o sistema estará na sua velocidade máxima e distribuindo a menor quantidade de água. Para aumentar a rega, o sistema deve deslocar-se mais devagar.

Alinhamento

Em cada uma das torres intermédias existe uma barra de controlo unida à base da caixa eléctrica da torre e à secção seguinte. Ao movimentar-se a última torre, a barra de controlo da penúltima vai girando; ao detectar um desalinhamento acende e apaga o micro de trabalho, activando o motor da torre que se movimenta até ficar alinhada com a torre seguinte.

Circuito de segurança

Cada torre tem um micro de segurança. Se por qualquer motivo o sistema sair demasiado do seu alinhamento, estes micros param o sistema. Com isso evitam-se danos estruturais.

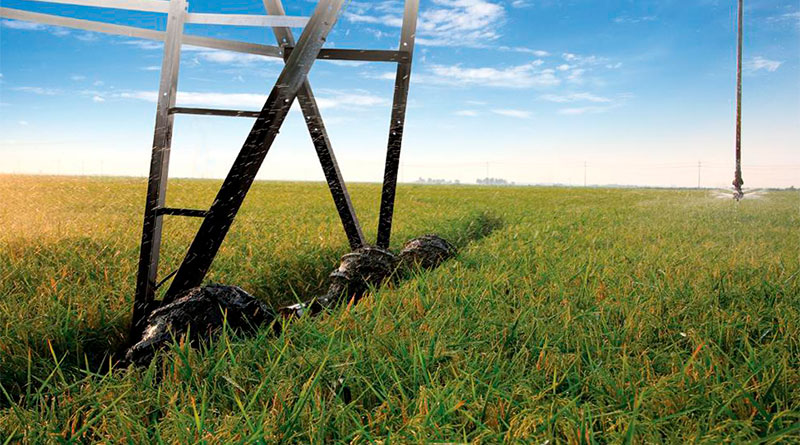

Hoje em dia, a rega do arroz por Pivots Centrais está a crescer a um grande ritmo como consequência das seguintes vantagens:

Grande poupança de água relativamente à rega por inundação (desde 24.000 m3/ha. até 6.000 m3/ha.) Não é necessário nivelar parcelas, nem investir nas piscinas para acumular a água, pelo que a superfície útil dedicada ao cultivo aumenta.

Requer uma lavoura mínima, que aumenta a fertilidade do solo e reduz as despesas operativas. Permite uma colheita rápida devido ao solo não estar encharcado, melhorando assim a gestão do solo.

A versatilidade do sistema de rega, juntamente com a não preparação do terreno, permite uma rotação mais fácil das culturas do que na rega por inundação.

Modificações da técnica tradicional:

Adopção de técnicas de lavoura mínima. Densidade semelhante de planta com maiores rendimentos, requer mais fertilizantes. Controlo das ervas daninhas com herbicidas durante a germinação. Utilização de semente de alta qualidade, pré-tratada com fungicida e insecticida. Utilizam-se os mesmos insecticidas e herbicidas que na rega por inundação.

Esta técnica permite:

Aumentar a superfície com água disponível (poderíamos regar o dobro). Obter duas colheitas de arroz por ano, adiantando a sementeira do mês de Abril. Instalação rápida, chave para atalhar os problemas do mercado rapidamente. Duplicar a produção de arroz por hectare.

Cultivo de arroz por inundação

Como cultivar arroz? O cultivo de arroz sempre esteve associado à rega por inundação. Esta técnica de rega tem grandes inconvenientes:

Grande consumo de água (conforme o tipo de solo entre 24.000-18.000 m3/ha.) Necessidade de fazer uma boa preparação do terreno, o que requer uma enorme quantidade de recursos económicos, assim como meios técnicos e humanos e um prazo de execução que não é fácil de encurtar. Não permite a rotatividade adequada das culturas. Diminui a fertilidade do solo.
