Fundação da base do Pivot

A fundação de betão da base do Pivot pode ser construída de forma a se adaptar à inclinação do terreno. O motivo é eliminar no máximo possível a tensão sobre o ponto de flexão do Pivot no sistema, uma vez que a dita tensão aumenta quando a primeira unidade de comando ou torre se encontra a diferente nível, por baixo ou por cima do plano de apoio do Pivot.

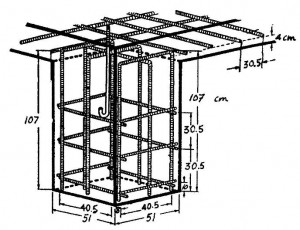

A fundação de betão do Pivot deve ser construída tal como é mostrado neste esquema (ver mais abaixo). As medidas indicadas poderão mudar ligeiramente segundo o fabricante do sistema.

O cabo de fornecimento de energia eléctrica ao Pivot deve ser enterrado a uma profundidade de, pelo menos 80 cms e ser levado para fora do terreno próximo à fundação, de forma a ficar protegido contra possíveis danos físicos produzidos pelo funcionamento do sistema.

Tomada de terra apropriada da base do Pivot

Assegure-se da instalação correcta da tomada de terra, barra de cobre enterrada junto da base do Pivot e devidamente ligada.

Como qualquer outro aparelho eléctrico, se não tiver uma tomada de terra adequada, poderia implicar danos severos e, até a morte, se houvesse alguma falha de tipo eléctrico. Se um sistema tem as tomadas de terra correctamente realizadas e os fusíveis são os adequados, nenhum elemento deveria ficar lesionado por uma descarga eléctrica.
